6 inch TaC-coated grafytferwaarmer

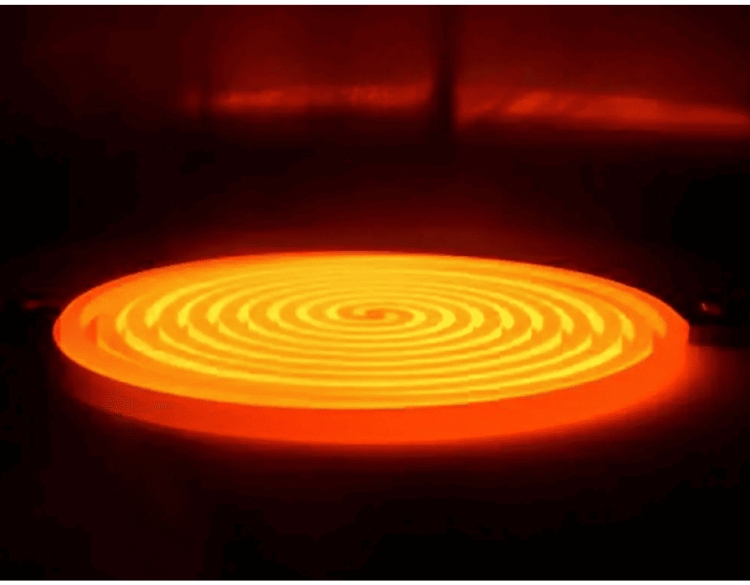

De 6-inch TaC-coated grafytferwaarmingsapparaten fan Semixlab brûke typysk in isostatysk parse of hege-tichtens grafytsubstraat. In ferwaarmingssirkwy (meastal in konsintryske tried of sirkelfoarmich patroan) wurdt bewurke en in beskermjende laach tantaalkarbid (TaC) wurdt op it oerflak of op wichtige lokaasjes ôfset. Dizze ferwaarmingsapparaten brûke resistive ferwaarming om in heul unifoarme en betroubere waarmteboarne direkt te leverjen foar lytse wafers (bygelyks 6" / 150 mm) of susceptors. De TaC-coating ferbetteret de libbensdoer en skjinens fan komponinten signifikant yn hege-temperatuer, korrosive prosesomjouwings.

Ⅰ. Rollen yn wichtige healgeleiderprosessen

1. Epitaksy (SiC-, GaN- en Si-lagen)

Yn epitaksiale groeiprosessen is de 6 inch TaC-coated grafytferwaarmer in kearntermysk elemint dat ferantwurdlik is foar it berikken fan stabile en unifoarme substraatferwaarming. Krekte temperatuerkontrôle is essensjeel foar it behâld fan de unifoarmiteit fan 'e laachdikte, kristalkwaliteit en minimalisaasje fan defekten yn SiC-, GaN- en Si-epitaxy. De TaC-coating beskermet it grafytsubstraat tsjin chloor- en wetterstofbasearre gassen, dy't tige korrosyf binne by ferhege temperatueren. Dit soarget foar in lange libbensdoer, wylst fersmoarging en dieltsjefrijlitting yn 'e keamer foarkommen wurde.

2. Gemyske dampôfsetting (CVD / MOCVD / PECVD)

Yn CVD- en MOCVD-systemen binne ferwaarmingsmiddels krúsjaal foar it behâlden fan in kontroleare omjouwing foar tinne-filmgroei. De TaC-coating biedt plasma-eroazjebestriding en gemyske inertheid, wêrtroch't de ferwaarmingsmiddel geskikt is foar PECVD- en LPCVD-omjouwings wêr't fluor- en chloorsoarten brûkt wurde. De hege emissiviteit en termyske geliedingsfermogen soargje foar rappe ferwaarmings- en koelsnelheden, wêrtroch't de prosesstabiliteit ferbettere wurdt.

3. Diffúzje- en gloeiprosessen

Tidens hege-temperatuer dopantdiffúzje en post-ymplantaasje gloeien is unifoarme ferwaarming krúsjaal foar it berikken fan krekte dopantaktivaasje- en diffúzjeprofilen. De TaC-coated grafytferwaarmer minimalisearret termyske stress en soarget foar in kontroleare waferomjouwing. De wjerstân tsjin oksidaasje en termyske syklus ferbetteret betrouberens en werhelberens oer meardere prosesruns.

4. Etsen en oerflakbehanneling

Yn droege etsomjouwings funksjonearje ferwaarmingsapparaten dy't bedekt binne mei TaC as substraatferwaarmingsplatfoarms dy't plasma-omstannichheden op basis fan fluor en chloor wjersteane. De coating beskermet de grafytbasis tsjin eroazje en dieltsjefrijlitting, wylst de termyske stabiliteit foar it waferoerflak behâlden wurdt. Dit liedt ta ferbettere etsprezisje en fermindere keamerfersmoarging.

Ⅱ. Wichtige materialen en struktueren:

Grafytsusceptor: Uitstekende elektryske geleidingsfermogen, hege termyske geleidingsfermogen, sterke ferwurkberens, en lege waarmtekapasiteit (befoarderet rappe temperatuerferheging).

Foarm fan ferwaarmingssirkwy: Konsintryske ringen/spiralen wurde brûkt om radiale temperatueruniformiteit te berikken; konfiguraasjes mei meardere sônes kinne brûkt wurde om temperatuergradiënten/ôfwikingen fyn ôf te stimmen.

TaC (Tantaalkarbide) Coating: Heech smeltpunt (≈3880 °C), hege hurdens, gemyske en plasmabestindichheid, en poerbêste elektryske gelieding. As beskermjende laach ferminderet it gemyske reaksjes mei prosesgassen, minimalisearret it dieltsjefergieten en ferlingt it de libbensduur.

Ynterfacekoppeling/adhesion: Adhesion tusken TaC en grafyt, coatingdikte en spanningskontrôle binne wichtige proseskontrôlefaktoaren, dy't ynfloed hawwe op libbensduur en betrouberens.

Ⅲ. Prosesútdagings en oplossingen

By it brûken fan in 6-inch TaC-coated grafytferwaarmer yn healgeleiderprosessen, binne d'r ferskate technyske punten dy't soarchfâldige oandacht fereaskje. It goed oanpakken fan dizze problemen soarget foar stabile prestaasjes, langere libbensdoer en konsekwinte waferkwaliteit.

1. Risiko op oanhing en ôfbladderjen fan coating

Útdaging:

As de TaC-coating net sterk oan 'e grafytbasis hechtet, kin it nei werhelle ferwaarmings- en koelsyklusen ôfbladderje of barste. Dit kin dieltsjes generearje en de libbensdoer fan 'e ferwaarming ferminderje.

Oplossing:

● Tapasse avansearre oerflak tarieding foar it coaten (etsen en skjinmeitsjen om de bondingsterkte te fergrutsjen).

● Brûk optimalisearre CVD-parameters om in tichte en unifoarme TaC-laach te berikken.

● Fier adhesiontests út tidens kwaliteitsynspeksje om ferburgen flaters te foarkommen.

2. Termyske stress en barsten

Útdaging:

Snelle temperatuerferoarings tidens prosessen lykas RTP (Rapid Thermal Processing) kinne spanning feroarsaakje tusken it grafyt en de TaC-laach, wat liedt ta skuorren of deformaasje.

Oplossing:

● Untwerp de ferwaarmingsapparaat mei oerienkommende termyske útwreidingseigenskippen tusken grafyt en TaC.

● Brûk kontroleare ferwaarmings-/koelingsrampen om termyske skokken te ferminderjen.

● Brûk grafyt fan hege suverens, fynkorrelige kwaliteit mei lege termyske útwreiding foar it substraat.

3. Uniforme ferwaarming oer wafer

Útdaging:

As de TaC-coating of grafytbasis in ûngelikense dikte hat, kin it hjitte plakken of kâlde sônes feroarsaakje, wat liedt ta waferdefekten.

Oplossing:

● Tapasse presys bewurke wurking op it grafytsubstraat mei strange dimensjonele tolerânsjes.

● Soargje foar in uniforme coating mei avansearre CVD-kontrôle.

● Brûk termyske mapping tidens kwaliteitskontrôle om in konsekwinte waarmteferdieling te befêstigjen.

4. Tsjinstlibben en ferfangingssyklus

Útdaging:

Mei de tiid ferfalle sels de bêste kachels ûnder ekstreme omstannichheden, wat mooglik ûnferwachte downtime kin feroarsaakje.

Oplossing:

● Stel in foarsizzend ferfangingsskema op basearre op wurktiden en gasgemy.

● Hâld reservekachels by de hân om produksjeûnderbrekkingen te minimalisearjen.

● Wurkje mei de leveransier gear om libbenslange testen en falingsanalyses út te fieren foar trochgeande ferbettering.

Yn essinsje soarget it ûntwerp fan materialen en struktueren fan 'e 6-inch TaC-coated grafytferwaarmer foar stabiliteit by hege temperatueren, korrosjebestriding en strukturele yntegriteit, wêrtroch't it in ûnmisbere komponint is foar avansearre epitaksy-, CVD- en diffúzjeprosessen. Nim gerêst kontakt mei ús op foar fierdere oanpaste oplossingen.
