Etsfokusring

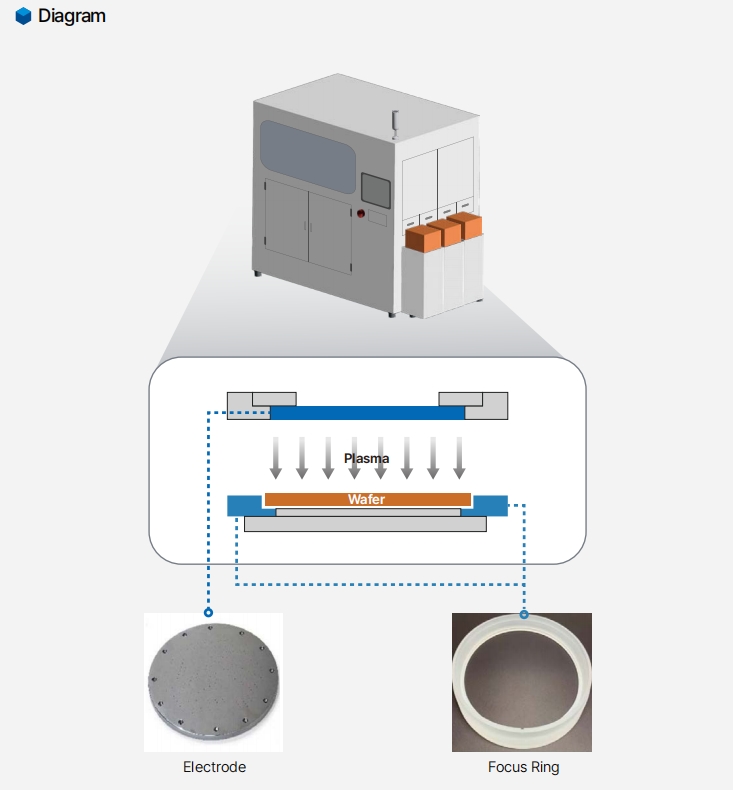

Yn kearnproduksjeprosessen foar healgeleiders lykas CVD-gemyske dampôfsetting, etsen en tinne-filmôfsetting, binne de etsfokusring (Etching Focus Ring), elektrode (Elektrode), ETC (Edge Temperature Controller) en oare ferbrûkbere komponinten wichtige komponinten om proseskrektens en stabiliteit te garandearjen. Dizze komponinten wurde presys gearstald yn in fakuümkeamer om unifoarme ferwurking fan nanoskaalstrukturen op it waferoerflak te berikken troch krekte kontrôle fan plasmaferdieling, rânetemperatuer en unifoarmiteit fan it elektryske fjild.

As reaksje op 'e strange easken fan skjinens en stabiliteit yn high-end prosessen (lykas 5nm en leger), hat Semixlab etste fokusringen en stipe-ferbrûksartikelen yntrodusearre mei heechsuvere monokristallijn silisium as kearnmateriaal, yn ferliking mei tradisjonele kwartsmaterialen. Trochbraak yn korrosjebestriding, termyske stabiliteit en diëlektryske eigenskippen.

Fergeliking fan kearnmateriaal: monokristallijn silisium vs. kwarts

1. Plasmakorrosjebestriding

Monokristallen. Se wiene tige konsistint mei it basismateriaal fan 'e wafer, en lieten tige lege etssnelheden sjen yn plasma-omjouwings op basis fan fluor (CF₄, SF₆) of chloor (Cl₂) en libben oant 3-5 kear sa lang as kwarts, wêrtroch't de downtime fan apparatuer en de ferfangingsfrekwinsje fermindere waarden.

Kwarts: Hoewol it goede hege temperatuerresistinsje hat, is it maklik om mikro-barsten te foarmjen ûnder hege-enerzjy-ionbombardemint, wat resulteart yn in ferhege risiko op dieltsjefersmoarging, foaral yn it lange-termyn etsproses.

2. Termyske geliedingsfermogen en termyske útwreidingskoëffisjint

Monokristallijn silisium: de termyske geliedingsfermogen (149 W/m·K) is signifikant heger as dy fan kwarts (1.4 W/m·K), dat proseswaarmte fluch kin liede en lokale termyske stress ferminderje kin. De lege termyske útwreidingskoëffisjint (2.6 × 10⁻⁶/K) past by silisiumwafers om komponintdeformaasje troch temperatuerfluktuaasjes te foarkommen.

Kwarts: lege termyske geliedingsfermogen, maklik om in temperatuergradiënt te foarmjen yn 'e keamer, wat ynfloed hat op 'e plasma-uniformiteit; De termyske útwreidingskoëffisjint (0.55 × 10⁻⁶/K) is hiel oars as dy fan wafers, wat maklik mikroferpleatsing fan komponinten feroarsaket ûnder lange termyn hege temperatuer.

Diëlektryske eigenskippen en prosesnauwkeurigens

Monokristallijn silisium: Hiel leech diëlektrysk ferlies (tanδ <0.001), de RF-elektryske fjildferdieling kin sekuer regele wurde om te soargjen dat it ferskil yn 'e râne nei it sintrum fan it wafer-etssnelheid minder is as 1.5%, en foldocht oan 'e easken fan avansearre prosessen foar linebreedte-uniformiteit.

Kwarts: De diëlektryske konstante (3.8) is oars as de silisium-basearre omjouwing, wat maklik liedt ta ferfoarming fan it elektryske fjild, en it râne-effekt is signifikant, wat ynfloed hat op de foarmingskonsistinsje fan 'e struktuer mei hege aspektferhâlding.

Wêrom kieze foar monokristallijn silisium?

Yn avansearre prosessen ûnder 7nm wurdt it prosesfinster beheind ta de atomêre skaal, en de koarte libbensdoer fan 'e plaat en it effekt fan ynterferinsje mei it elektryske fjild fan tradisjonele kwartsferbrûksartikelen binne knelpunten yn 'e opbringst wurden. Mei syn fysike en gemyske homology mei wafers kin monokristallijn silisiummateriaal ynterface-ynterferinsje signifikant ferminderje, de ûnderhâldssyklus útwreidzje nei mear as 3,000 oeren, en de totale kosten mei 40% ferminderje.

Quick Detail:

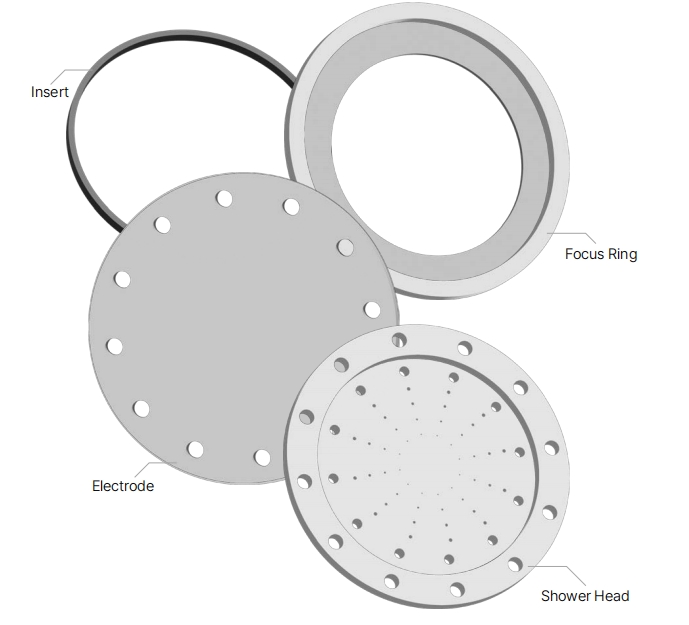

1. Oare nammen: Fokusring, etsring, fokusring foar etsen, monokristallijne silisium fokusring.

2. Tapassing: Isokonsumearbere komponinten binne wichtige komponinten om proseskrektens en stabiliteit te garandearjen. Dizze komponinten wurde presys gearstald yn in fakuümkeamer om unifoarme ferwurking fan nanoskaalstrukturen op it waferoerflak te berikken troch krekte kontrôle fan plasmaferdieling, rânetemperatuer en elektryske fjilduniformiteit.

3. Kearnparameters: Termyske geliedingsfermogen (149 W/m·K), kin proseswaarmte fluch liede, lokale termyske stress ferminderje; De lege termyske útwreidingskoëffisjint (2.6 × 10⁻⁶/K) past by silisiumwafers om komponintdeformaasje troch temperatuerfluktuaasjes te foarkommen.

Fergeliking fan technyske gegevens

HAR-etsen: Yn in 3D NAND- en TSV-proses (fia silisium), stabile behâld fan 'e perpendikaliteit fan 'e sydwand fan djippe gatten.

Atoomlaachetsen (ALE): Ferwidering fan ienkelde atoomlagen troch presys elektrysk fjildkontrôle om oeretsen te foarkommen.

Ferwurking fan gearstalde healgeleiders: Etsen mei lege defektrate kompatibel mei materialen mei brede bângap lykas GaN en SiC.

Garânsje foar nul fersmoarging: It monokristallijne silisiummateriaal is ultra-presyzje gepolijst (Ra <0.1μm) en Klasse 10 skjinne keamerpakket om frijlitting fan dieltsjes te foarkommen en te foldwaan oan 'e skjinensstandert fan healgeleiderklasse (SEMI F47).

Intelligent temperatuerkontrôle-ûntwerp: Yntegreare ETC-module, real-time monitoring en oanpassing fan rânetemperatuer fia ynbêde thermokoppel, kompensaasje fan termyske drift fan 'e proseskeamer, om batchwerhellberens te garandearjen.

Oanpaste kompatibiliteit: Stipe oanpaste diafragma en dikte neffens it kliïntstasjonmodel (lykas AMAT Centura, Lam Research Kiyo), foar in ferskaat oan plasmaboarnen (ICP, CCP).
