CVD Solid SiC Fokusringen
De CVD solide SiC-fokusringen fan Semixlab binne ûntworpen foar avansearre plasma-etsingsomjouwings, en leverje útsûnderlike plasmastabiliteit, ultra-lege fersmoarging en in ferlingde libbensdoer. Dizze fokusringen wurde produsearre mei hege-tichtens gemyske dampôfsetting (CVD) silisiumkarbid, en biede superieure wjerstân tsjin plasma-eroazje en gemyske oanfallen, wêrtroch't se ideaal binne foar krityske etsprosessen yn 'e fabrikaazje fan healgeleiders. Wy sjogge út nei jo fierdere fraach.
Beskriuwing
Yngenieur fan 'e takomst fan sub-7nm etsrendemint 99.99999% ultrahege suverens | Stabile HAR-etsing | Better alternatyf foar silisiumringen
Yn it tiidrek fan mear as 300 laach 3D NAND- en GAA-transistors binne tradisjonele ferbrûksartikelen de wichtichste oarsaak fan opbringstproblemen. De CVD solid SiC-fokusringen fan Semixlab binne ûntworpen om it hege-tichtens plasma te behanneljen dat nedich is foar etsen mei hege aspektferhâlding (HAR). Se meitsje in stabile, dieltsjefrije omjouwing dy't standert silisium (Si)-ringen net kinne leverje.
Yndustrystandert: Wêrom liedende fabriken oerstappe nei solide SiC
7-Nines (99.99999%) Metallyske suverens: Mei ús eigen Advanced Chemical Vapor Deposition-proses berikke wy totale metallyske ûnreinheden < 0.1 ppm. Dit spilet in wichtige rol by it foarkommen fan ladingsrelatearre defekten en swiere metaalfersmoarging yn avansearre logika- en ûnthâldchips.
Precision Edge Roll-off (ERO) kontrôle: Us solide SiC-ringen behâlde in stabile elektryske wjerstân en hege termyske geleidingsfermogen (≥ 150 W/m·K). Dit makket in unifoarme plasmaskede oan 'e waferrâne.
Dit lost direkt de problemen mei Edge Roll-off op dy't de uniformiteit fan 12-inch wafers pleagje.
Eroazjebestriding foar HAR-etsen: Yn plasma op basis fan hege enerzjy op fluor (CF4/CHF3) en chloor (Cl2) lit fêst SiC in eroazjesnelheid sjen dy't 80% leger is as ienkristalsilisium. Dit ferlingt it PM (Preventative Maintenance)-ynterval, wêrtroch't de Total Cost of Ownership (CoO) signifikant ferlege wurdt.
Monolityske "Fêste" Yntegriteit: Oars as SiC-coated grafyt, binne ús ûnderdielen 100% tichte bulk SiC. Dit elimineert it risiko fan mikro-barsten of coating-delaminaasje, wêrtroch katastrofale dieltsjefersmoarging by etssyklusen mei hege krêft foarkomt.
Optimalisearre foar Next-Gen Etch-platfoarms

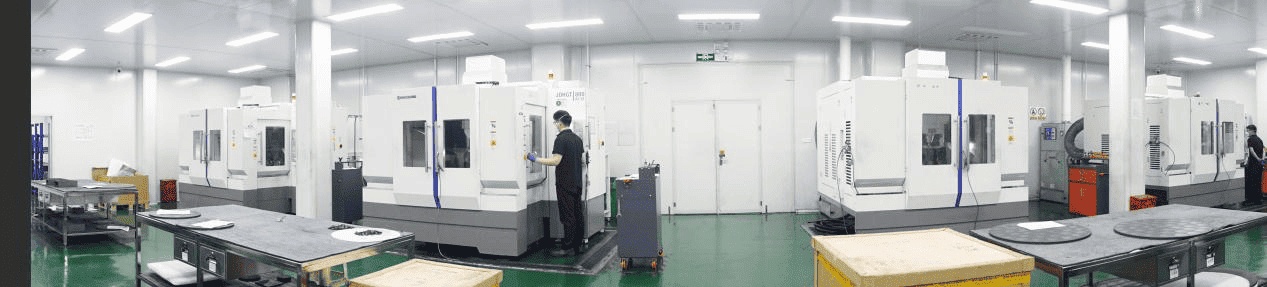

Us produksjesintrum brûkt 5-assige hege-snelheid CNC en lasermetrology om 100% kompatibiliteit te garandearjen mei OEM-spesifikaasjes foar:
● Geliederets: Poly-Si en Silicide-ets.
● Diëlektryske ets: kontakt en sleufetsen mei hege aspektferhâlding (HAR).
● Kompatibiliteit: Drop-in ferfanging foar Lam Research (Kiyo/Versys), Applied Materials (Centris), en TEL (Tactras/Vigus) platfoarms.
Spesifikaasjes
| technyske Parameter | Semixlab CVD Solid SiC | Yndustrybenchmark (Si) | Kompetitive râne |
| Gemyske suverens | 99.99999% (7N) | 99.999% (5N) | Eliminearret ionlekkage |
| Fazekomposysje | 100% β-SiC (kubyk) | Ienkristal Si | Isotropyske etsresistinsje |
| Relative tichtens | ≥99.8% (3.20 g/cm3) | N / A | Struktuer sûnder porositeit |
| Vickers hurdens | 28 - 30 GPa | ~9 GPa | Wjerstean ionbombardemint |
| Surface Roughness | Ra < 0.2 μm | Ra ~0.5μm | Minimale polymeeradhesion |
Oanfraach
Wichtige tapassingsfjilden
Wêr't ekstreme suverens en plasma-bestindichheid fereaske binne, stiet ús CVD Solid SiC as de yndustrystandert:
● Skalearjen fan 3D NAND & DRAM: Untworpen foar de útdagings fan HAR (High Aspect Ratio) etsen. It biedt de stabiliteit dy't nedich is om troch mear as 300 lagen te etsen sûnder profylferfoarming.
● Sub-7nm logyske knooppunten: Spesifyk foar FinFET- en GAA-arsjitektueren. Wy helpe fabryken om spoarmetaalfersmoarging te eliminearjen, wêrtroch't it delikate rooster fan transistors fan 'e folgjende generaasje beskerme wurdt.
● Power Semiconductor Hub: Oft it no SiC-epitaxy of djippe sleufetsing foar GaN is, ús ûnderdielen kinne de hege termyske lesten fan produksje mei brede bângap oan.
● TSV & Avansearre Ferpakking: Optimalisearre foar Through-Silicon Via-prosessen, wêrtroch de glêdens fan 'e sydwand en fertikale presyzje garandearre wurdt dy't nedich binne foar 2.5D/3D-yntegraasje.
