Single wafer epi grafyt susceptor
| Berteplak: | Sina |
| Merknamme: | Semixlab |
| Model Oantal: | SWEGS0001 |
| Certification: | ISO9001 |
| Minimaler bestellingsgrutte: | 1pc |
| Priis: | oanpast |
| Packaging Details: | Standert eksportfak |
| Delivery Time: | 30-45days |
| Betellingsbetingsten: | Oer ûnderhannele wurde |
| Fermogen: | 300 stikken per moanne |
Beskriuwing

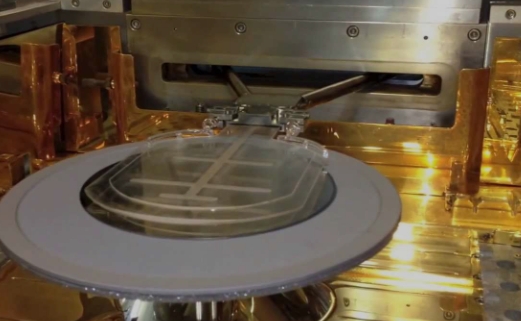

De ASM monolityske epitaksiale tray is ûntworpen foar hege-prestaasjes silisiumkarbid (SiC), galliumnitride (GaN) en oare tredde generaasje healgeleider epitaksiale prosessen. It produkt omfettet in set grafyttray, grafytrinken en oare accessoires, mei gebrûk fan in kompositstruktuer fan hege suverens grafytsubstraat + dampôfsetting silisiumkarbidcoating, wêrby't rekken holden wurdt mei hege temperatuerstabiliteit, gemyske traachheid en termyske fjilduniformiteit. It is de kearnlagerkomponint fan hege-presyzje epitaksiale plaat yn massaproduksje.
Quick Detail:
1. Oare nammen: 6 inch wafer epi susceptor, 8 inch wafer epi susceptor, graphite susceptor, single wafer susceptor.
2. Tapassing: Foar hege-prestaasjes silisiumkarbid (SiC), galliumnitride (GaN) en oare tredde generaasje healgeleider epitaksiale prosessen.
Spesifikaasjes
| Basis fysike eigenskippen fan CVD SiC-coating | |
| Besit | Typyske wearde |
| Crystal Struktuer | FCC β-faze polykristallijn, benammen (111) oriïntearre |
| Befolkingstichtens | 3.21 g / cm³ |
| hurdens | 2500 Vickers hurdens (500g lading) |
| Graangrutte | 2 ~ 10μm |
| Gemyske suverens | 99.99995% |
| Waarmte Kapasiteit | 640 J·kg-1·K-1 |
| Sublimaasjetemperatuer | 2700 ° C |
| Fleksjele krêft | 415 MPa RT 4-punt |
| Young's Modulus | 430 Gpa 4pt bûging, 1300 ℃ |
| Warmtegelieding | 300W·m-1·K-1 |
| Thermal Expansion (CTE) | 4.5 × 10-6K-1 |
Kearnfunksjes en ûntwerphichtepunten
Materiaalynnovaasje: grafyt + SiC-coating
Graphite
-Ultra-hege termyske geliedingsfermogen (>130 W/m·K), rappe reaksje op easken foar temperatuerkontrôle, om prosesstabiliteit te garandearjen.
-Lege termyske útwreidingskoëffisjint (CTE: 4.6 × 10⁻⁶/°C), ferminderet deformaasje by hege temperatuer, ferlinget de libbensdoer.
| Fysike eigenskippen fan isostatysk grafyt | ||
| Besit | Ienheid | Typyske wearde |
| Soartlik gewicht | g / cm³ | 1.83 |
| hurdens | HSD | 58 |
| Electrical Resistivity | μΩ.m | 10 |
| Fleksjele krêft | MPa | 47 |
| Kompresjekrêft | MPa | 103 |
| Tensile Strength | MPa | 31 |
| Young's Modulus | GPa | 11.8 |
| Thermal Expansion (CTE) | 10-6K-1 | 4.6 |
| Warmtegelieding | W·m-1·K-1 | 130 |
| Gemiddelde Grain Grutte | μm | 8-10 |
CVD SiC-coating
-Korrosjebestriding. Wjerstean oanfallen troch reaksjegassen lykas H₂, HCl en SiH₄. It foarkomt fersmoarging fan 'e epitaksiale laach troch ferdamping fan it basismateriaal.
-Oerflakferdichting: de porositeit fan 'e coating is minder as 0.1%, wat it kontakt tusken grafyt en wafer foarkomt en de fersprieding fan koalstofûnreinheden foarkomt.
- Hege temperatuertolerânsje: langduorjend stabyl wurk yn 'e omjouwing boppe 1600 °C, oanpasse oan' e hege temperatuerfraach fan SiC-epitaxy.
| Basis fysike eigenskippen fan CVD SiC-coating | |
| Besit | Typyske wearde |
| Crystal Struktuer | FCC β-faze polykristallijn, benammen (111) oriïntearre |
| Befolkingstichtens | 3.21 g / cm³ |
| hurdens | 2500 Vickers hurdens (500g lading) |
| Graangrutte | 2 ~ 10μm |
| Gemyske suverens | 99.99995% |
| Waarmte Kapasiteit | 640 J·kg-1·K-1 |
| Sublimaasjetemperatuer | 2700 ° C |
| Fleksjele krêft | 415 MPa RT 4-punt |
| Young's Modulus | 430 Gpa 4pt bûging, 1300 ℃ |
| Warmtegelieding | 300W·m-1·K-1 |
| Thermal Expansion (CTE) | 4.5 × 10-6K-1 |
Untwerp foar termysk fjild en loftstreamoptimalisaasje
Uniforme termyske strielingsstruktuer
It oerflak fan 'e susceptor is ûntworpen mei meardere groeven foar termyske refleksje, en it termyske fjildkontrôlesysteem fan it ASM-apparaat berikt temperatueruniformiteit binnen ± 1.5 °C (6-inch wafer, 8-inch wafer), wêrtroch konsistinsje en uniformiteit fan 'e dikte fan' e epitaksiale laach garandearre wurdt (fluktuaasje <3%).
Loftstjoertechnyk
Râne-ôfliedingsgatten en hellende stipekolommen binne ûntworpen om de laminêre streamferdieling fan reaksjegas op it waferoerflak te optimalisearjen, it ferskil yn ôfsettingssnelheid feroarsake troch wervelstreamen te ferminderjen, en de dopinguniformiteit te ferbetterjen.
Kompatibiliteit en betrouberens
Oanpassing fan meardere sênes
Kompatibel mei 4H-SiC, 6H-SiC homoepitaksy, en GaN-op-SiC heteroepitaksyprosessen, stipet N/P-type doping (lykas N₂, Al-doping).
Lange libbensduur ûnderhâld
De hurdens fan silisiumkarbide coating berikt 430 Gpa 4pt bûging, 1300 ℃, de wjerstân tsjin dieltsjeeroazje wurdt mear as 3 kear ferhege, de libbensdoer fan in inkele lade is mear as 5000 prosesoeren, en de kosten fan wiidweidige konsumpsjeartikelen wurde fermindere.
Applikaasjescenario's
SiC-stroomapparaat op autoskaal
5G RF front-end module
Fotovoltaïske en enerzjyopslachsystemen
Technyske spesifikaasjes Oersjoch
| Ûnderdiel | spesifikaasje |
| Basis materiel | Isostatyske grafyt mei hege suverens (suverens >99.9995%) |
| Coatingtechnology | Gemyske dampôfsetting (CVD) fan silisiumkarbid |
| Wafergrutte | 4/6/8 inch (oanpasber) |
| Maksimum wurktemperatuer | 1650 °C (ynerte gasomjouwing) |
| Temperatueruniformiteit | ≤±1.5°C (6-inch wafer, steady-state proses) |
| Coating thickness | 50-500 μm (Ferstelber, ±10 μm krektens) |
Competitive Advantage
Proseskonsistinsje: Troch it orizjinele oerienkommende ûntwerp fan ASM-apparatuer wurdt de oanpassingstiid fan termysk fjild en loftstream fermindere.
Nul fersmoargingsferplichting: SiC-coatings foldogge oan de SEMI-standert metaalûnreinheidsdeteksje (Fe, Ni, ensfh. <1ppb).
Fluch antwurdûnderhâld: Modulêre traystruktuer, stipe foar online ferfanging en technyske stipe.
